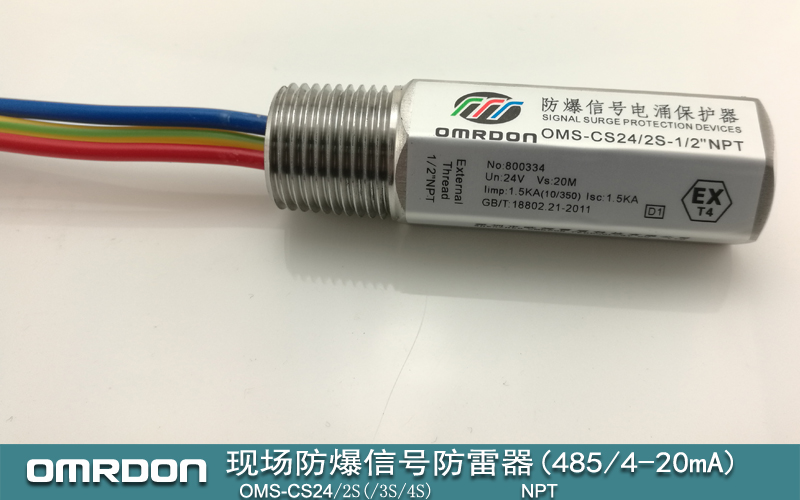

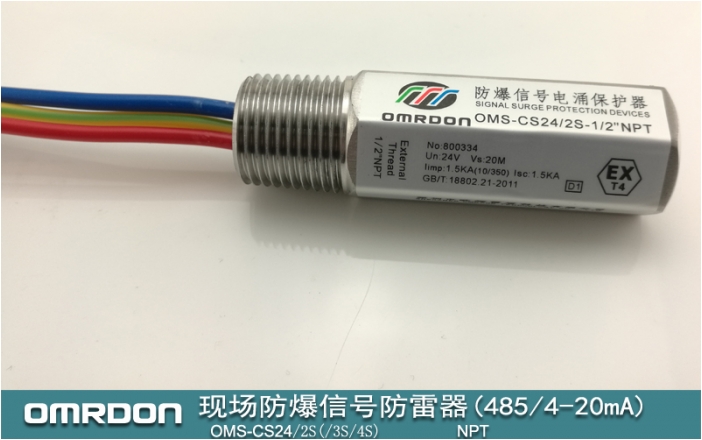

1/2NPT外螺紋 防爆型信號防雷器OMS-CS24/2S(/3S/4S)-1/2NPT-
歐姆雷盾OMS-CS24/2S(/3S/4S)-1/2NPT系列防爆信號電涌保護器(防雷器)用于石油、化工、煤礦等易爆危險區域中本質安全電路和總線系統的電涌保護，如工業過程控制危險場所(現場)儀表、設備的粗細保護。
| 產品名稱 | 防爆型信號防雷器 | ||
| 型號 | OMS-CS24/2S-1/2NPT | OMS-CS24/3S-1/2NPT | OMS-CS24/4S-1/2NPT |
| 保護線數 | 2線保護 | 3線保護 | 4線保護 |
| 標稱工作電壓Un | 24V | 24V | 24V |
| 最大持續運行電壓Uc | 32V | 32V | 32V |
| 標稱負載電流IL | 0.55A | 0.55A | 0.55A |
| 標稱放電電流（8/20μS）In | 5kA | 5kA | 5kA |
| 最大放電電流（8/20μS）Imax | 10kA | 10kA | 10kA |
| 線-線電壓保護水平（In）Up | ≤58V | ≤58V | ≤58V |
| 線-PG電壓保護水平（In）Up | ≤1200 V | ≤1200 V | ≤1200 V |
| 帶寬fg | 20MHZ | 20MHZ | 20MHZ |
| 溫度范圍 | -40℃…+80℃ | -40℃…+80℃ | -40℃…+80℃ |
| 響應時間Ta | ≤1ns | ≤1ns | ≤1ns |
| 寄生電容 | ≤15pF | ≤15pF | ≤15pF |
| 安裝接線規格 | 2.5mm2 | 2.5mm2 | 2.5mm2 |
| 外殼材料 | 304不銹鋼防爆殼體 | 304不銹鋼防爆殼體 | 304不銹鋼防爆殼體 |
| 外形尺寸 | ￠22X75mm | ￠22X75mm | ￠22X75mm |
| 安裝方式 | 1/2NPT”螺絲 | 1/2NPT”螺絲 | 1/2NPT”螺絲 |
| 典型應用 | 4-20mA測量電路或總線系統 | 4-20mA測量電路或總線系統 | 4-20mA測量電路或總線系統 |
| 防護等級 | IP67 | IP67 | IP67 |
1、本防雷器外殼由抗腐蝕不銹鋼制成，可以旋入控制設備中來取代傳統電纜密封存
管，保護器的固定導線并聯連接到控制設備終端，適用于LPZ1-2區。
2、防雷器接地用盡可能最短的線連接。
3、防雷器在不超過要求的條件下安裝是不需要長期維護的，只需系統例行維護；如在使用過程中，信號傳輸出現問題，換下電涌保護器后信號傳輸恢復正常，說明電涌保護器已經損壞，需維修或更換。
防爆防雷器原理圖：
